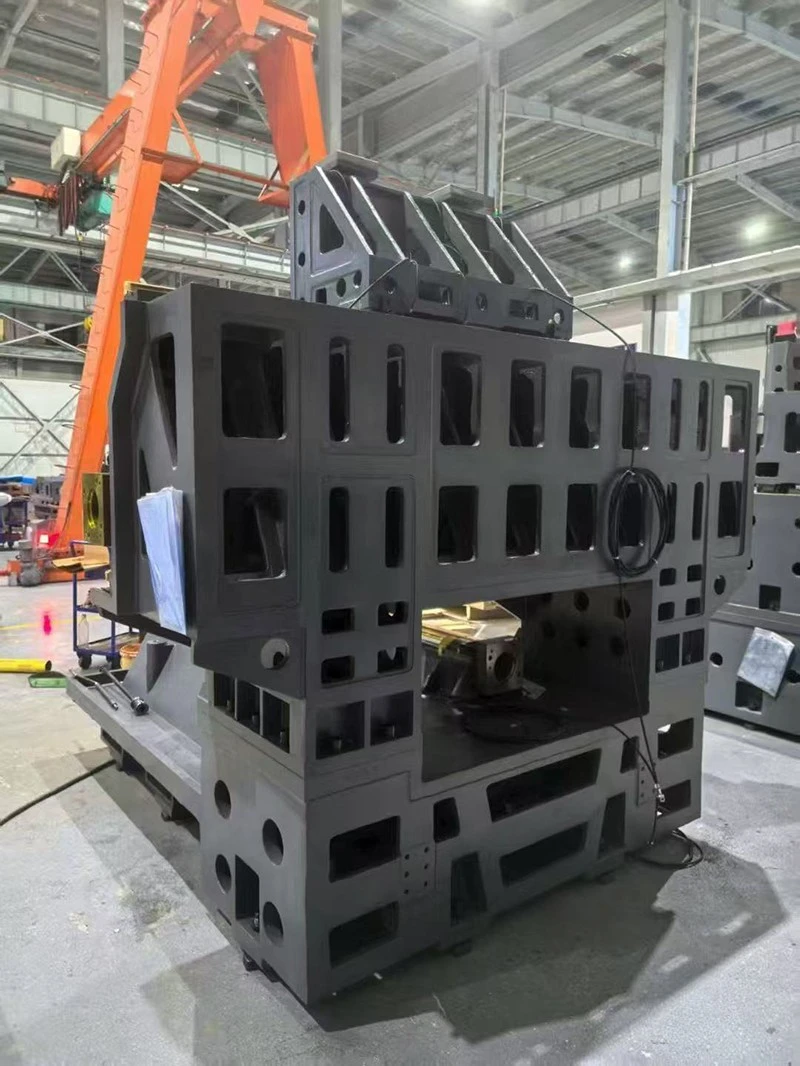

मिल टर्न मशीन फ़्रेम

पूरी श्रृंखला HT300 उच्च ग्रेड रेजिन रेत कास्टिंग को अपनाती है, जो आंतरिक तनाव को प्रभावी ढंग से खत्म करने और दीर्घकालिक आयामी स्थिरता और सटीकता सुनिश्चित करने के लिए एनीलिंग और कंपन उम्र बढ़ने के उपचार से गुजरती है।

XYZ मार्गदर्शिकाएँ:35 रोलर/45 रोलर/35 रोलर (पी-क्लास रोलर लीनियर गाइड)

XYZ बॉल स्क्रू:5010/5010/4012, समर्पित बॉल स्क्रू बियरिंग्स के साथ जोड़ा गया (3572/3062)

धुरी:BBT40-150-20000 इलेक्ट्रिक स्पिंडल; ऊर्ध्वाधर खराद धुरी मॉडल:

बुर्ज:एमके-125एसवी-12टी

(ग्राहक की आवश्यकता के अनुसार अनुकूलन योग्य साइड मिलिंग हेड और बुर्ज उपलब्ध हैं)

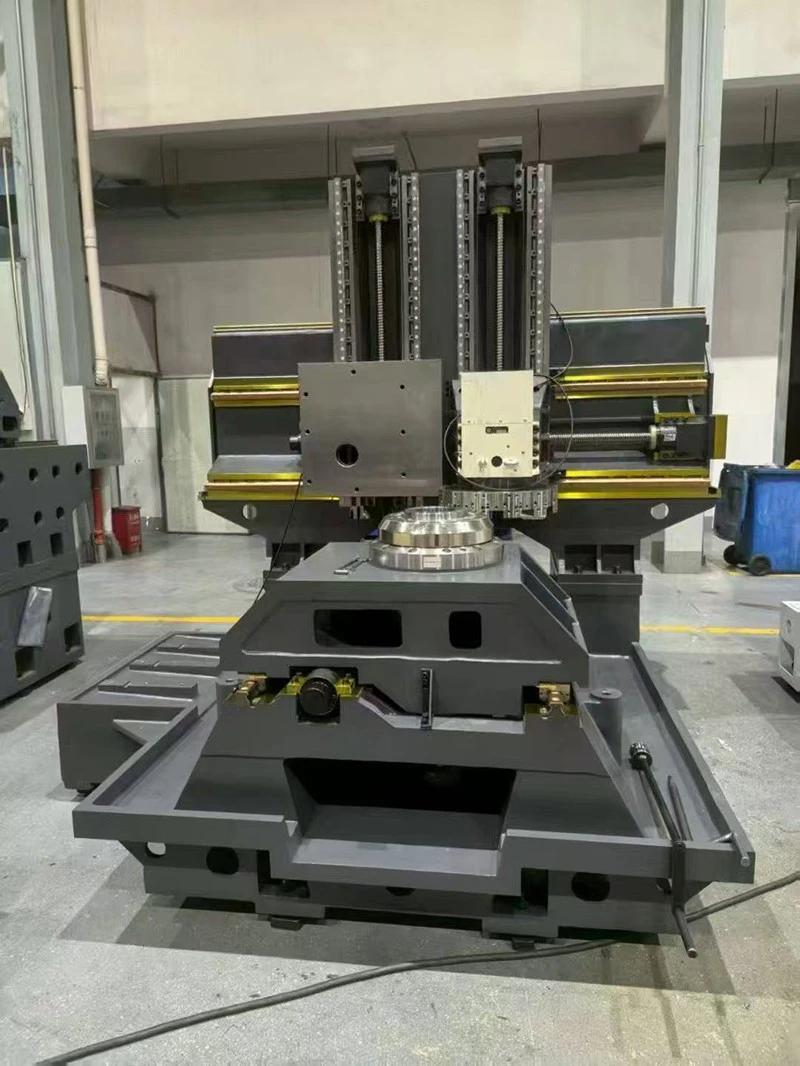

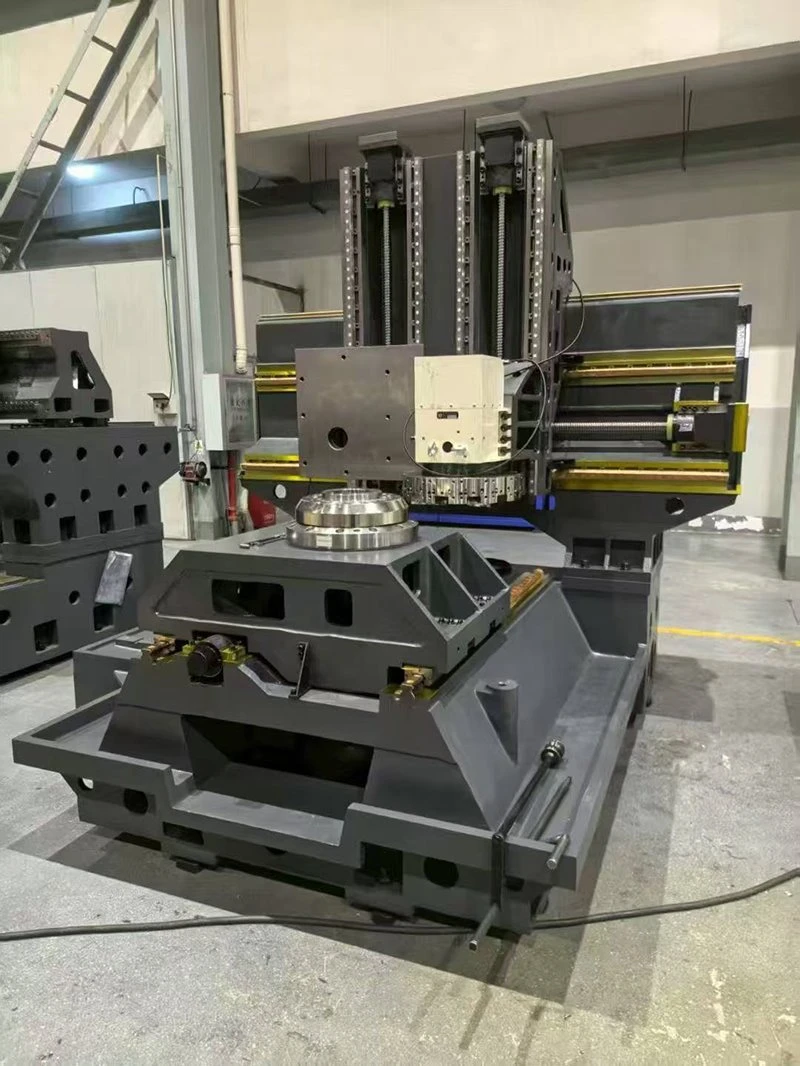

यह उच्च कठोरता, परिशुद्धता और स्थिरता वाला एक ऊर्ध्वाधर मिलिंग और टर्निंग जटिल मशीन उपकरण है।
कठोरता को बढ़ाने के लिए X-अक्ष तीन-गाइडवे चरणबद्ध लेआउट को अपनाता है।

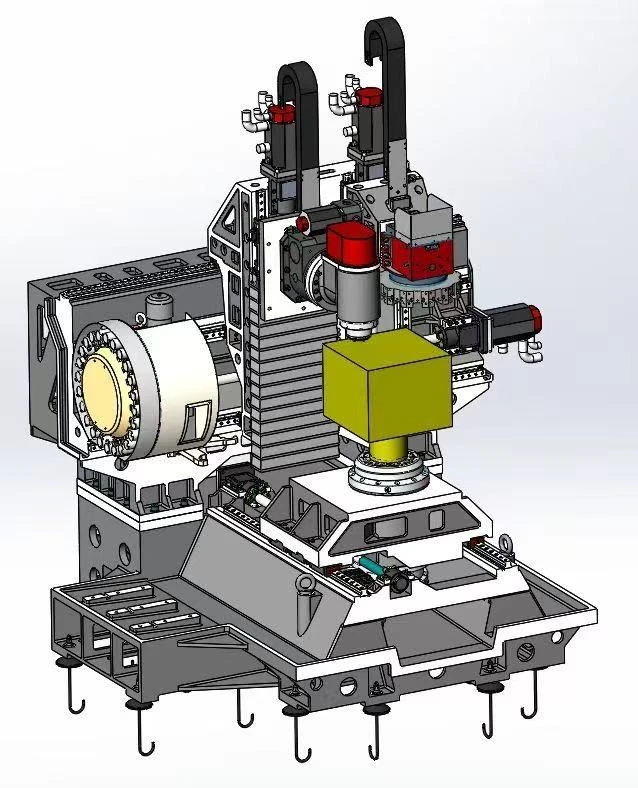

90 डिग्री साइड मिलिंग हेड और बुर्ज के साथ एक दोहरी Z{0}अक्ष डिज़ाइन संपूर्ण मशीनिंग संचालन के लिए एक बार क्लैंपिंग सक्षम बनाता है: टर्निंग, मिलिंग, बोरिंग, ड्रिलिंग और टैपिंग।

जटिल आकार के हिस्सों, पॉलीहेड्रल घटकों, साथ ही हब, वाल्व, आस्तीन, फ्लैंज और पुली की मशीनिंग के लिए ऑटोमोटिव, मोटरसाइकिल और मशीन टूल उद्योगों में व्यापक रूप से उपयोग किया जाता है।
