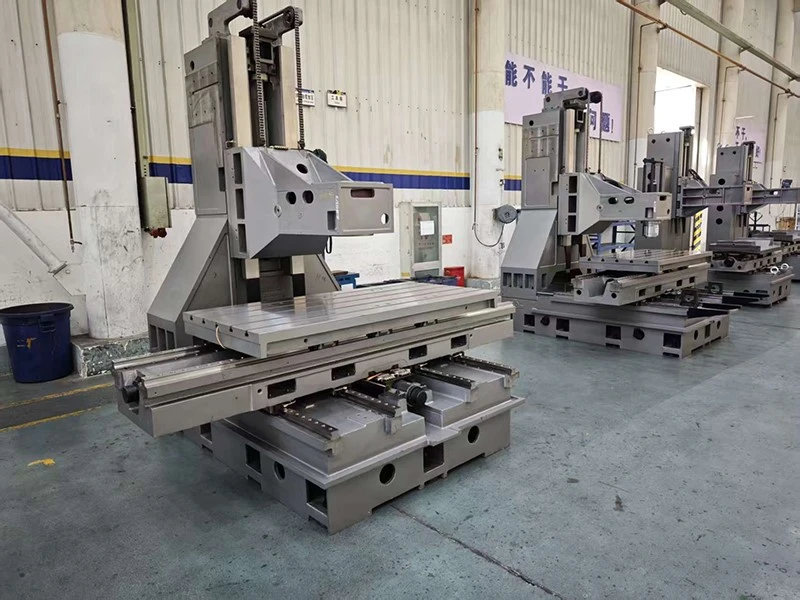

XY लीनियर वे VMC फ्रेम, जिसमें FEM {{0} अनुकूलित XY लीनियर गाइड वे संरचना और Z बॉक्स गाइड वे शामिल है, यह मशीन पारंपरिक डिजाइन मशीनों की तुलना में अधिक लागत {{2} प्रभावी मूल्य बिंदु के साथ, बड़े पैमाने पर भागों के उत्पादन के लिए उच्च परिशुद्धता और लगातार दीर्घकालिक प्रदर्शन प्राप्त करती है।
यांत्रिक भागों के फायदे सावधानीपूर्वक सामग्री चयन और प्रत्येक मुख्य घटक की सटीक मशीनिंग से उत्पन्न होते हैं।
उच्च कठोरता कास्टिंग
फ़्रेम GG30 कास्टिंग से बने होते हैं, जिन्हें राल रेत मोल्डिंग और लकड़ी के पैटर्न के माध्यम से सावधानीपूर्वक संसाधित किया जाता है।
शीर्ष स्तर के आयातित कोर भाग
• बॉल स्क्रू: पीएमआई, हाईविन और टीएचके जैसे अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों से आयातित बॉल स्क्रू का उपयोग किया जाता है।
• बियरिंग्स: FAG, NSK और NTN जैसे शीर्ष ब्रांड के आयातित बियरिंग्स का उपयोग किया जाता है।
• कपलिंग: आयातित कपलिंग, जैसे आर+डब्ल्यू, का उपयोग किया जाता है।
• बूस्टर सिलेंडर
परिशुद्धता मार्गदर्शक
XY रैखिक गाइड माउंटिंग सतहों को आयातित उच्च परिशुद्धता पीसने वाली मशीनों के साथ बारीक पीस दिया जाता है।
ग्राहकों की वास्तविक एप्लिकेशन आवश्यकताओं के आधार पर चयन के लिए रोलर {{0} प्रकार और बॉल - प्रकार के रैखिक गाइड दोनों उपलब्ध हैं।
फ्रेम के Z अक्ष बॉक्स गाइड मार्ग को शमन और पीसने की प्रक्रिया से गुजरना पड़ता है, टर्साइट - बी के साथ लेपित किया जाता है, और फिर सटीक स्क्रैप किया जाता है।
आयातित उच्च परिशुद्धता स्पिंडल
विभिन्न मशीनिंग आवश्यकताओं को पूरा करने के लिए विभिन्न घूर्णी गति वाले स्पिंडल के चयन की पेशकश करें, जैसे कि सीटीएस स्पिंडल, बेल्ट {{0} चालित स्पिंडल और प्रत्यक्ष {{1} ड्राइव स्पिंडल।
व्यापक सुरक्षा और स्नेहन
• टेलीस्कोपिक सुरक्षा कवर: एक्स, वाई और जेड अक्ष सभी कीएरो जैसे ब्रांडों के स्टेनलेस स्टील टेलीस्कोपिक सुरक्षा कवर से सुसज्जित हैं।
• केंद्रीय स्वचालित स्नेहन प्रणाली: मशीन एक केंद्रीय स्वचालित स्नेहन प्रणाली से सुसज्जित है।
Z-अक्ष प्रतिसंतुलन प्रणाली: ऊर्ध्वाधर मशीनिंग स्थिरता सुनिश्चित करता है
मशीन का Z-अक्ष एक प्रतिसंतुलन प्रणाली से सुसज्जित है जो Z-अक्ष के साथ-साथ स्पिंडल और उपकरणों के वजन को प्रभावी ढंग से संतुलित कर सकता है।
| विशेष विवरण | इकाई | L970-II | L970-P | L970-G | TZL11 | TZL12 | TZL13 | TZL15 | TZL18 | TZL20 |
| क्षमता | ||||||||||
| एक्स यात्रा | मिमी | 1100 | 1200 | 1100 | 1200 | 1200 | 1300 | 1600 | 1800 | 2000 |
| वाई यात्रा | मिमी | 650 | 700 | 650 | 700 | 700 | 800 | 800 | 900 | 900 |
| ज़ेड यात्रा | मिमी | 750 | 680 | 680 | 700 | 700 | 800 | 800 | 1000 | 1000 |
| स्पिंडल केंद्र से कॉलम स्लाइडवे | मिमी | 700 | 750 | 700 | 750 | 765 | 865 | 865 | 950 | 950 |
| वर्कटेबल तक स्पिंडल नाक | मिमी | 95-845 | 120-800 | 120-800 | 110-810 | 75-775 | 85-885 | 85-885 | 200-1200 | 200-1200 |
| काम की मेज | ||||||||||
| टेबल का आकार | मिमी | 650×1200 | 700x1300 | 650x1300 | 1300X700 | 1360X710 | 1500X810 | 1700X810 | 2000X900 | 2200X900 |
| टी-स्लॉट(NO.-आकार×दूरी) | मिमी | 5-18×120 | 5-18×120 | 5-18×120 | 5-18×120 | 5-18×152.5 | 5-18×147.5 | 5-18×147.5 | 5-18×147.5 | 5-18×147.5 |
| अधिकतम. भार | किग्रा | 800 | 1000 | 1200 | 1200 | 1000 | 1200 | 1500 | 2000 | 2000 |
| धुरा | ||||||||||
| स्पिंडल टेपर / दीया। | बीटी40/Φ150 | बीटी40/Φ150 | बीबीटी40/Φ160 | बीटी40/Φ150 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | |
| अधिकतम. रफ़्तार | आरपीएम | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| स्पिंडल मोटर पावर अनुशंसित | किलोवाट | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| खिला | ||||||||||
| एक्स बॉल स्क्रू | मिमी/मिमी | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 55/12 | 50/10 | 50/10 |
| वाई बॉल स्क्रू | मिमी/मिमी | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 50/10 | 50/10 | 50/10 |
| जेड बॉल स्क्रू | मिमी/मिमी | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 50/10 | 50/10 | 50/10 |
| एक्स गाइड | मिमी | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| वाई मार्गदर्शन | मिमी | 45 | 45 | 45 | 35 | 45 | 45 | 45 | 45 | 45 |
| जेड गाइड | / | बॉक्स रास्ता | बॉक्स रास्ता | बॉक्स रास्ता | बॉक्स रास्ता | बॉक्स रास्ता | बॉक्स रास्ता | बॉक्स रास्ता | बॉक्स रास्ता | बॉक्स रास्ता |
| एक्स/वाई/जेड तीव्र गति | मी/मिनट | 24/24/16 | 24/24/16 | 20/20/20 | 24/24/16 | 24/24/14 | 24/24/14 | 24/24/14 | 20/20/14 | 20/20/14 |
| एक्स ड्राइव | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | |
| वाई ड्राइव | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | |
| जेड ड्राइव | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | प्रत्यक्ष | |
| X/Y/Z मोटर टॉर्क अनुशंसित | समुद्री मील दूर | 20/20/20 | 20/20/20 | 20/20/20 | 22/22/22 | 24/26/26 | 28/32/32 | 28/32/32 | 28/32/32 | 28/32/32 |
| अन्य | ||||||||||
| मशीन वजन | किग्रा | 4500 | 4900 | 5800 | 6800 | 5800 | 7200 | 7400 | 8800 | 9000 |
| जेड सीपंटर संतुलन | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ | |
